Der vollständig öffnende Messingschieber ist ein Ventiltyp aus Messingmaterial, der den Durchfluss von Rohrleitungsmedien durch Anheben und Absenken einer Schieberplatte steuert. Der Ventilschaft und der Schieber liegen vollständig außerhalb des Ventilkörpers frei, was eine einfache Wartung und Beobachtung erleichtert.

Produktvorteile

Hochreines Messingmaterial

Hergestellt aus hochreinem Messing HPb59-1 mit einem Kupfergehalt von mindestens 59 %, was eine hervorragende mechanische Festigkeit des Produkts gewährleistet.

Hervorragende antibakterielle Leistung

Kupferionen hemmen wirksam das Wachstum pathogener Bakterien wie E. coli und Staphylococcus aureus mit einer antibakteriellen Rate von über 99 % und gewährleisten so die Sicherheit der Wasserhygiene.

Mehrschichtiger Galvanisierungsschutz

Der Ventilkörper wird einer mehrschichtigen Galvanisierungsbehandlung unterzogen, um Oxidation, Rost und die Bildung von Kupfergrünspan wirksam zu verhindern.

Großer Temperaturbereich

Geeigneter Temperaturbereich von -20 Grad bis 120 Grad.

Hoch-Ventilschaftdesign

Der Ventilschaft ist gehärtet und mit Oberflächennitrierung behandelt, was für hohe Härte und Verschleißfestigkeit sorgt.

Einfache und mühelose Bedienung

Produkte mittleren und großen{0}}Kalibers sind mit eingebauten-Drucklagern und benutzerfreundlichen-Schlaghandrädern ausgestattet, mit einem Öffnungs-/Schließmoment von höchstens 3,5 N·m für eine einfache Bedienung.

Bidirektionale Abschaltfunktion

Ermöglicht eine bidirektionale Flüssigkeitsabsperrung ohne Richtungseinschränkungen bei der Installation.

Effizientes energiesparendes-Design

Der Strömungswiderstandskoeffizient bei vollständiger Öffnung beträgt nur 0,05, was den Energieverbrauch im Vergleich zu Standard-Absperrschiebern um 15 % senkt.

Produktanpassung

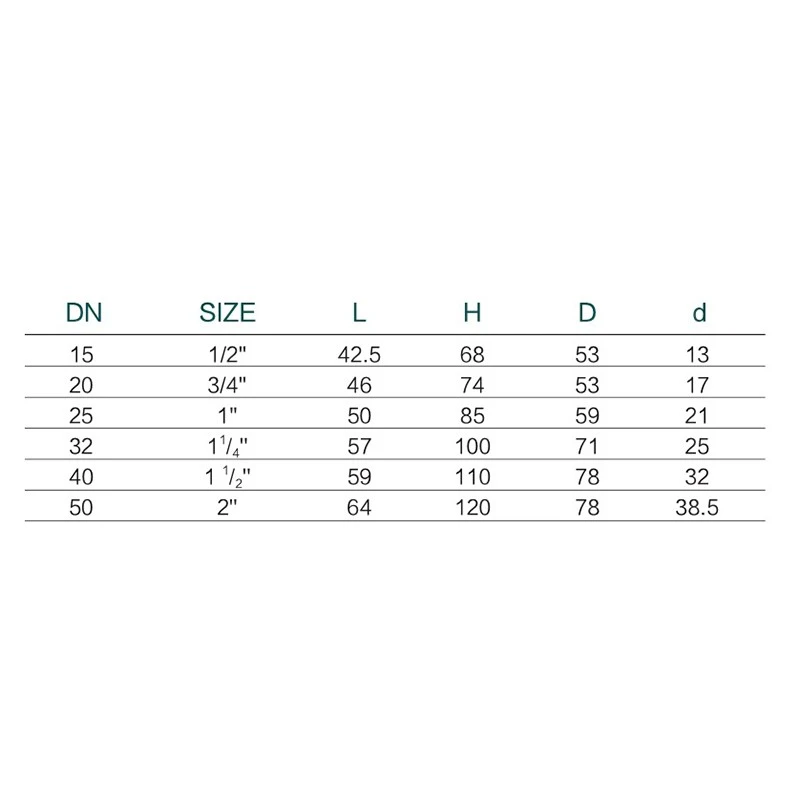

Bohrungsspezifikationen:DN15 / DN20 / DN25 / DN32 / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 / DN150 / DN200

Verbindungsarten:Flanschanschluss / Gewindeanschluss / Schweißanschluss / Klemmanschluss

Körpermaterialien:HPb59-1 Messing / HPb57-3 Messing / 304 Edelstahl / 316 Edelstahl

Dichtungsmaterialien:NBR (Nitrilkautschuk) / EPDM (Ethylen-Propylen-Dien-Monomer) / FKM (Fluorelastomer) / PTFE (Polytetrafluorethylen)

Oberflächenbehandlung:Verchromung / Vernickelung / elektrophoretische Beschichtung / Kunststoffspritzen

Der Dunyun-Absperrschieber mit vollständiger-Öffnung ist für Innen- und Außengewinde, Flansch und Schweißanschlüsse geeignet. Das Gehäuse, der Ventildeckel und die Schieberplatte werden durch Warmschmieden und Anlassen bearbeitet, und die Dichtungsfläche wird durch eine hochpräzise Dichtungsebene geschnitten. Der Dichtungstest wird strikt nach GB/T13927-2008 Industrial Valve Pressure Test durchgeführt, die Rohrgewindegenauigkeit und die aktive Länge werden strikt nach ISO228 durchgeführt. Die Qualifizierungsrate vor der Werksprüfung beträgt 100 %.

Ziehen Sie bei der Installation mit dem entsprechenden Kraftbrennerschlüssel oder der Rohrschelle das Gewinde auf der gleichen Seite des Sechskant- oder Achtkantteilschraubengewindes auf die aktive Länge. Üben Sie keinen übermäßigen Hebedruck aus, da dies zu einer Verformung der inneren Endfläche führen kann.

Das Handrad ist entsprechend dem entsprechenden Drehmoment ausgelegt. Verwenden Sie nicht den Arm mit erhöhter Kraft, da dieser das Ventil beschädigen könnte. Der Absperrschieber für Kühl- und HVAC-Systeme muss mit einem Ventil mit 1,6 MPa (oder einem höheren Nenndruck) ausgestattet sein.

Achten Sie beim Einbau des Flanschschiebers bitte darauf, dass die Flanschfläche an beiden Enden der Rohrleitung parallel und koaxial ist, dass die Abstandsgröße angemessen ist, das Anschlussgewinde entsprechend sein sollte und die Abweichung nicht zu groß sein darf, da sonst die Installationsqualität des Ventils und die Dichtungsleistung beeinträchtigt werden.

Technische Spezifikation

Nenndruck: 1,6 MPa
Arbeitsmedium: Wasser, Öl, Dampf
Arbeitstemperatur: -20 Grad Kleiner oder gleich t Kleiner oder gleich 120 Grad
Gewindestandard: Entspricht ISO 228
